اگر قصد نصب جک درب پارکینگ را دارید حتما باید آموزش نصب جک درب پارکینگ را بخوانید تا بدانید که اجرای صحیح این سیستم فقط به نصب بازوها محدود نمیشود. تراز بودن درب، انتخاب محل مناسب نصب براکتها، تنظیم زاویه بازشو، سیمکشی استاندارد و تنظیم دقیق مدار فرمان، همگی روی عملکرد نهایی جک تأثیر مستقیم دارند. در نصب اصولی، درب باید بدون فشار اضافی باز و بسته شود، موتور تحت تنش قرار نگیرد و سیستم در بلندمدت دچار خرابی نشود. در این آموزش، تمام مراحل نصب جک پارکینگ را بهصورت کامل، ساده و حرفهای بررسی میکنیم تا بتوانید از صفر تا راهاندازی نهایی، همهچیز را اصولی انجام دهید.

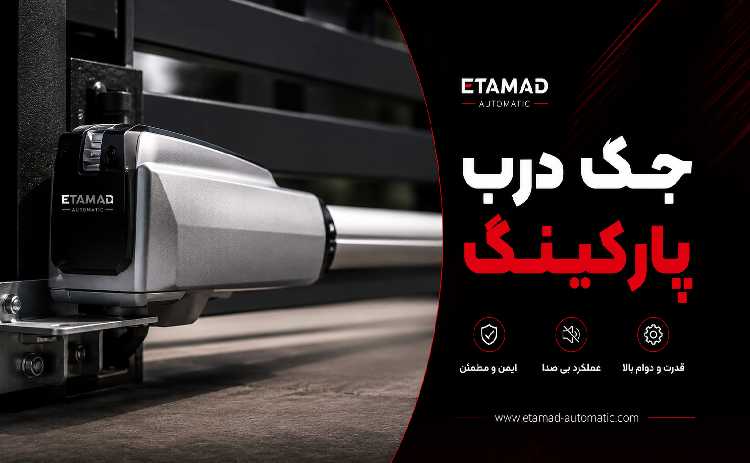

جک درب پارکینگ چیست و چگونه کار میکند؟
جک درب پارکینگ سیستمی الکترومکانیکی یا هیدرولیکی است که وظیفه باز و بسته کردن اتوماتیک درب را برعهده دارد. این سیستم معمولاً از بخشهای زیر تشکیل میشود:
- بازوهای جک
- مدار فرمان
- فلاشر
- چشمی ایمنی
- ریموت کنترل
- قفل برقی
- پایه و براکت نصب
زمانی که کاربر ریموت را فشار میدهد، مدار فرمان موتور جک را فعال کرده و بازوها شروع به حرکت میکنند. در نتیجه درب بهصورت اتوماتیک باز یا بسته میشود.
ابزارهای موردنیاز در آموزش نصب جک درب پارکینگ
قبل از شروع نصب، بهتر است تمام ابزارها و تجهیزات را آماده کنید:
ابزارهای اصلی
- دریل و مته آهن و بتن
- دستگاه جوش
- متر و تراز
- آچار و پیچگوشتی
- سنگ فرز
- سیمچین و فازمتر
- تستر برق
تجهیزات نصب
- جک بازویی
- مدار فرمان
- چشمی فتوسل
- فلاشر
- قفل برقی
- کابل برق و سیم مناسب
بررسی اولیه قبل از نصب جک درب پارکینگ
یکی از مهمترین مراحل نصب، بررسی وضعیت درب است. بسیاری از خرابیهای جک به دلیل نصب روی درب نامناسب اتفاق میافتد.
مواردی که باید بررسی شوند
۱. روان بودن درب
درب باید بدون فشار دست بهراحتی حرکت کند. اگر درب گیر داشته باشد، فشار زیادی به موتور وارد میشود.
۲. تراز بودن لنگهها
اگر لنگههای درب همسطح نباشند، جک بهدرستی عمل نمیکند.
۳. استحکام ستونها
ستونها باید تحمل وزن و فشار بازوها را داشته باشند.
۴. بررسی لولاها
لولاهای فرسوده باعث لرزش و خرابی زودهنگام جک میشوند.

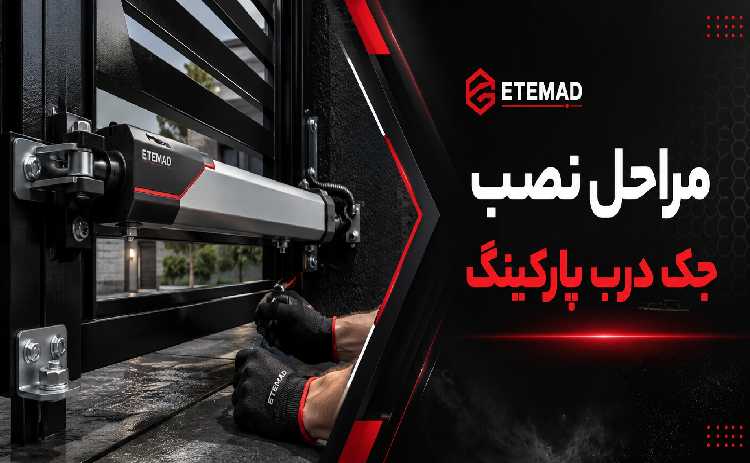

مراحل نصب جک درب پارکینگ
مرحله اول: تعیین محل نصب جک
محل نصب براکتها اهمیت بسیار زیادی دارد. اگر زاویه نصب اشتباه باشد:
- درب کامل باز نمیشود
- فشار زیادی به موتور وارد میشود
- عمر جک کاهش پیدا میکند
معمولاً شرکتهای سازنده جدول ابعاد نصب ارائه میدهند. باید فاصله افقی و عمودی نصب دقیق رعایت شود.
مرحله دوم: نصب پایه عقب جک
پایه عقب روی ستون نصب میشود. این قسمت باید:
- کاملاً تراز باشد
- جوشکاری محکمی داشته باشد
- در راستای حرکت درب قرار گیرد
ضعف در این بخش باعث لرزش و شکستگی جک خواهد شد.
مرحله سوم: نصب پایه جلوی جک
پایه جلویی روی لنگه درب جوش داده میشود. هنگام نصب:
- درب باید در حالت بسته باشد
- زاویه جک بررسی شود
- بازوی جک نباید تحت فشار قرار گیرد
مرحله چهارم: نصب مدار فرمان
مدار فرمان مغز اصلی سیستم است و معمولاً در نزدیکی درب نصب میشود.
در سیمکشی باید به موارد زیر دقت کنید:
- استفاده از کابل استاندارد
- جلوگیری از نفوذ آب
- رعایت رنگبندی سیمها
- اتصال صحیح برق ورودی
مرحله پنجم: نصب چشمی و فلاشر
چشمی ایمنی وظیفه تشخیص مانع را دارد. اگر خودرو یا شخصی بین درب باشد، سیستم متوقف میشود.
فلاشر نیز هنگام باز و بسته شدن درب هشدار نوری میدهد.
ارتفاع استاندارد نصب چشمی معمولاً بین ۵۰ تا ۶۰ سانتیمتر از سطح زمین است.
مرحله ششم: نصب قفل برقی
در دربهای سنگین یا پرتردد، استفاده از قفل برقی ضروری است. این قطعه:
- امنیت را افزایش میدهد
- فشار روی گیربکس جک را کاهش میدهد
- مانع باز شدن درب با فشار دست میشود
مرحله هفتم: تنظیم نهایی جک
پس از نصب کامل:
- زمان باز و بسته شدن تنظیم میشود
- قدرت موتور تنظیم میگردد
- ریموتها کددهی میشوند
- عملکرد چشمی تست میشود
در پایان باید چندین بار درب را تست کنید تا حرکت نرم و بدون ضربه داشته باشد.
نحوه سیمکشی جک درب پارکینگ
در سیمکشی جک پارکینگ معمولاً این اتصالات انجام میشود:
- برق ورودی ۲۲۰ ولت
- اتصال موتورهای جک
- اتصال چشمیها
- اتصال فلاشر
- اتصال قفل برقی
- آنتن و رسیور ریموت
اشتباه در سیمکشی ممکن است باعث سوختن برد شود؛ بنابراین بهتر است طبق نقشه مدار عمل کنید.
رایجترین اشتباهات هنگام نصب جک پارکینگ
نصب اشتباه زاویه جک
باعث فشار بیش از حد به موتور میشود.
استفاده از درب نامناسب
درب سنگین یا تابدار عملکرد سیستم را مختل میکند.
جوشکاری ضعیف
پایهها در طول زمان لق میشوند.
تنظیم نبودن قدرت موتور
قدرت کم باعث توقف درب و قدرت زیاد باعث ضربه میشود.
حذف قفل برقی
در دربهای سنگین این موضوع باعث آسیب جدی به جک خواهد شد.
بهترین ارتفاع نصب جک پارکینگ
ارتفاع نصب معمولاً بین ۹۰ تا ۱۱۰ سانتیمتر از سطح زمین است؛ اما بسته به نوع درب و مدل جک ممکن است متفاوت باشد.
هدف این است که:
- فشار یکنواخت وارد شود
- بازو در راستای مناسب حرکت کند
- درب بدون لرزش باز شود
نصب جک پارکینگ روی درب تک لنگه و دو لنگه
درب دو لنگه
رایجترین نوع نصب است و نیاز به دو بازو دارد.
درب تک لنگه
در این مدل معمولاً از یک موتور قویتر استفاده میشود و تنظیمات متفاوتی دارد.
نصب جک پارکینگ هیدرولیکی یا الکترومکانیکی
اگر دانش فنی، تجربه جوشکاری و آشنایی با برق داشته باشید، نصب جک امکانپذیر است؛ اما کوچکترین اشتباه در زاویه نصب یا سیمکشی میتواند باعث:
- خرابی موتور
- فشار به لولاها
- کاهش عمر جک
- خطرات برقی
شود. به همین دلیل بسیاری از افراد نصب را به تکنسین متخصص میسپارند.
هزینه نصب جک درب پارکینگ
هزینه نصب به عوامل مختلفی بستگی دارد:
- نوع جک
- وزن درب
- نیاز به قفل برقی
- سیمکشی
- شرایط محل نصب
- تعداد واحدها
معمولاً نصب جکهای هیدرولیکی هزینه بیشتری نسبت به مدلهای الکترومکانیکی دارد.
جمعبندی
نصب جک درب پارکینگ فقط بستن چند قطعه روی درب نیست؛ بلکه مجموعهای از محاسبات، تنظیمات و اجرای دقیق است که مستقیماً روی عمر جک و عملکرد درب تأثیر میگذارد. اگر محل نصب بازوها، زاویه حرکت، سیمکشی و تنظیمات مدار فرمان بهدرستی انجام شوند، درب بدون فشار، نرم و بیصدا کار خواهد کرد.
پیشنهاد میشود قبل از خرید یا نصب، نوع درب، میزان تردد و وزن لنگهها را بهدقت بررسی کنید تا مناسبترین جک را انتخاب نمایید.
